Rohrleitungskennzeichnung einfach erklärt: Was verlangen DIN 2403 und DIN 2404 konkret?
In Industrieanlagen, Produktionsstätten, öffentlichen Gebäuden, Kraftwerken oder technischen Betriebsräumen verlaufen häufig zahlreiche Rohrleitungen nebeneinander. Ohne eine eindeutige Rohrleitungskennzeichnung kann schnell Unklarheit darüber entstehen, welche Medien durch die einzelnen Leitungen transportiert werden. Dies erschwert die Orientierung innerhalb der Anlage und kann Wartungs-, Reparatur- und Instandhaltungsarbeiten unnötig verkomplizieren.
Eine normgerechte Rohrkennzeichnung hilft Mitarbeitern, Dienstleistern und Einsatzkräften dabei, Leitungsinhalte sowie Fließrichtungen schnell und eindeutig zu identifizieren. Insbesondere bei komplexen Anlagen oder sicherheitsrelevanten Medien trägt sie dazu bei, Verwechslungen zu vermeiden und Arbeitsabläufe effizienter zu gestalten.
Mit steigenden Anforderungen an Arbeitssicherheit, Anlagenorganisation und Dokumentation gewinnt die professionelle Rohrleitungskennzeichnung zunehmend an Bedeutung. Die DIN 2403 und DIN 2404 bieten hierfür bewährte Kennzeichnungssysteme, die eine einheitliche und verständliche Kennzeichnung von Rohrleitungen ermöglichen.
❓ Was ist Rohrleitungskennzeichnung?
Unter einer Rohrleitungskennzeichnung versteht man die eindeutige Kennzeichnung von Rohrleitungen hinsichtlich des transportierten Mediums, der Fließrichtung und gegebenenfalls besonderer Gefährdungen. Ziel ist es, den Leitungsinhalt schnell und eindeutig identifizieren zu können.
Die Kennzeichnung erfolgt typischerweise durch:
- Kennfarben
- Rohrleitungsetiketten oder Rohrleitungsbänder
- Medienbezeichnungen
- Pfeile zur Fließrichtungsangabe
- Ergänzende Kennzeichnungen für besondere Anwendungsbereiche
Je nach Einsatzbereich können zusätzliche Informationen erforderlich sein, beispielsweise bei Rohrleitungen für Gefahrstoffe oder andere sicherheitsrelevante Medien.
Eine normgerechte Rohrkennzeichnung erleichtert die Orientierung innerhalb technischer Anlagen, unterstützt Wartungs- und Instandhaltungsarbeiten und trägt zu einem sicheren Anlagenbetrieb bei.
❗ Warum ist Rohrleitungskennzeichnung wichtig?
Eine eindeutige Rohrleitungskennzeichnung trägt wesentlich zur Sicherheit und Übersichtlichkeit technischer Anlagen bei. Verwechslungen von Leitungsinhalten oder unzureichende Informationen über transportierte Medien können Wartungsarbeiten erschweren und im Ernstfall zu gefährlichen Situationen führen. Insbesondere bei Gefahrstoffen, Gasen, Dampf oder anderen sicherheitsrelevanten Medien ist eine klare Kennzeichnung von besonderer Bedeutung.
Die Vorteile einer professionellen Rohrleitungskennzeichnung im Überblick:
- Höhere Arbeitssicherheit
- Schnellere Wartungs-, Reparatur- und Instandhaltungsarbeiten
- Eindeutige Identifikation von Leitungsinhalten
- Unterstützung bei der Umsetzung betrieblicher und normativer Anforderungen
- Reduzierung von Fehlerquellen und Ausfallzeiten
- Verbesserte Übersichtlichkeit in technischen Anlagen
- Schnellere Orientierung für Feuerwehr und Einsatzkräfte im Notfall
Unternehmen profitieren somit sowohl sicherheitstechnisch als auch wirtschaftlich von einer klaren Kennzeichnung ihrer Rohrsysteme.

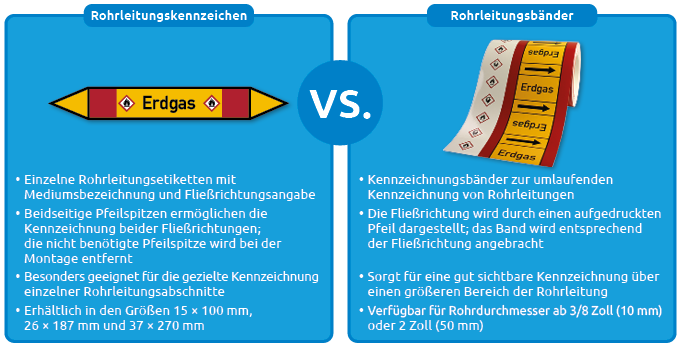

❔ Was ist der Unterschied zwischen Rohrleitungskennzeichen und Rohrleitungsbändern?
Sowohl Rohrleitungskennzeichen als auch Rohrleitungsbänder dienen der normgerechten Kennzeichnung von Rohrleitungen. Die Begriffe werden häufig synonym verwendet, unterscheiden sich jedoch hinsichtlich Aufbau und Einsatzbereich.
Welche Variante die richtige ist, hängt von den jeweiligen Anforderungen der Anlage ab. In der Praxis werden Rohrleitungskennzeichen und Rohrleitungsbänder häufig kombiniert, um eine möglichst gut sichtbare und eindeutige Rohrleitungskennzeichnung zu gewährleisten.
🎨 Die DIN 2403: Farbkennzeichnung von Rohrleitungen verständlich erklärt
Die DIN 2403 ist die zentrale Norm für die Kennzeichnung von Rohrleitungen nach dem transportierten Medium. Sie definiert Farben und Kennzeichnungsmerkmale, die eine schnelle Identifikation ermöglichen.
Das Grundprinzip der DIN 2403 besteht darin, bestimmten Mediengruppen feste Erkennungsfarben zuzuordnen.

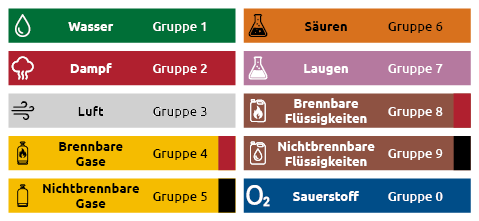

Typische Mediengruppen gemäß Rohrleitungskennzeichen nach DIN 2403 sind unter anderem:
Die Farbkennzeichnung sorgt dafür, dass Leitungsinhalte auch aus größerer Entfernung schnell identifiziert werden können und erhöht damit die Sicherheit im Betrieb.
Zusätzlich fordert die DIN 2403 Angaben zu:
- Stoffbezeichnung
- Fließrichtung
- Gefahrenhinweisen
- Zusatzinformationen bei Bedarf
Besonders in Industrieunternehmen mit komplexen Rohrsystemen sorgt die Norm für eine einheitliche und leicht verständliche Kennzeichnung.
Passende Rohrleitungsetiketten gemäß DIN 2403 finden Sie in unserem Produktbereich.
🚿 Die DIN 2404: Ergänzende Kennzeichnung für Sanitär-, Heizungs- und Gebäudetechnik
Während die DIN 2403 die Farbkennzeichnung von Rohrleitungen nach Mediengruppen regelt, ergänzt die DIN 2404 diese Vorgaben um typische Medien- und Funktionsbezeichnungen aus der Sanitär-, Heizungs- und Gebäudetechnik.
Dazu gehören beispielsweise Kennzeichnungen wie „Heizung Vorlauf“, „Heizung Rücklauf“, „Warmwasser“, „Kaltwasser“ oder „Zirkulation“. Sie ermöglichen eine eindeutige Zuordnung der einzelnen Leitungen innerhalb technischer Gebäudeanlagen und erleichtern Wartungs-, Reparatur- und Instandhaltungsarbeiten.
In der Praxis werden die Kennfarben gemäß DIN 2403 häufig mit den entsprechenden Medienbezeichnungen nach DIN 2404 kombiniert. Dadurch lässt sich sowohl die Mediengruppe als auch die konkrete Funktion einer Rohrleitung auf einen Blick erkennen.
Passende Rohrleitungsetiketten gemäß DIN 2404 finden Sie in unserem Produktbereich.
📋 Konkrete Anforderungen an die Rohrleitungskennzeichnung
Damit eine Rohrleitungskennzeichnung den Anforderungen der Normen entspricht, müssen verschiedene Kriterien erfüllt werden.
Hierzu zählen insbesondere:
- Eindeutige Zuordnung des Mediums
- Gut sichtbare Anbringung
- Wiederholung der Kennzeichnung in angemessenen Sichtabständen
- Kennzeichnung an Abzweigungen und Durchführungen
- Fließrichtungsangaben mittels Pfeilen
- Verwendung normgerechter Kennfarben und Medienbezeichnungen
- Dauerhafte Lesbarkeit
Die Kennzeichnung sollte so angebracht werden, dass sie aus der üblichen Blickrichtung gut erkennbar ist. In größeren Anlagen empfiehlt sich eine zusätzliche Kennzeichnung vor und nach Wanddurchführungen, an Armaturen, vor und nach Absperreinrichtungen sowie an weiteren betriebswichtigen Punkten. Dies erleichtert die Orientierung und reduziert das Risiko von Verwechslungen bei Wartungs-, Reparatur- und Instandhaltungsarbeiten.

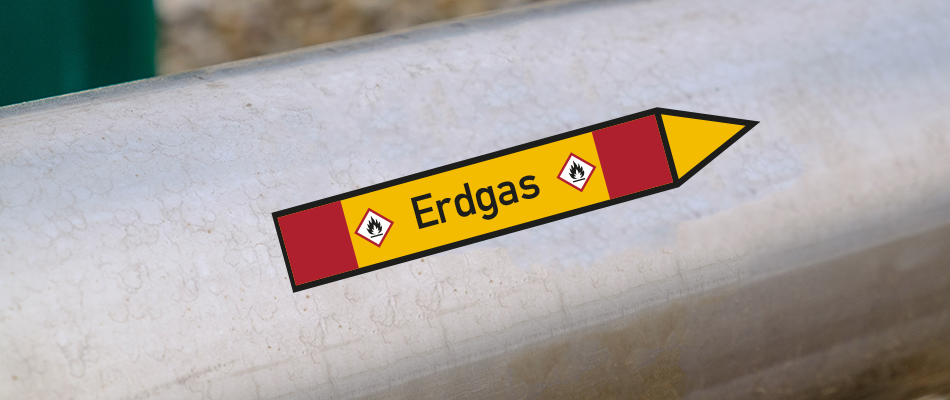

🧩 Welche Kennzeichnungselemente gehören zur Rohrleitungskennzeichnung?
Eine normgerechte Rohrleitungskennzeichnung besteht in der Regel aus mehreren Elementen, die zusammen eine schnelle und eindeutige Identifikation des Leitungsinhalts ermöglichen. Zu den wichtigsten Bestandteilen zählen die Kennfarbe, die Medienbezeichnung sowie die Angabe der Fließrichtung.
Typischerweise umfasst eine Rohrkennzeichnung:

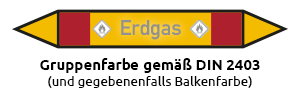

- Kennfarben gemäß DIN 2403 (Gruppen- und Balkenfarbe)
- Medienbezeichnung, beispielsweise Wasser, Druckluft oder Gas
- Fließrichtungsangabe
- ggf. ergänzende Gefahrstoffkennzeichnungen, durch GHS-Piktogramme
Je nach Anwendungsbereich können zusätzliche Informationen erforderlich sein.
Die Kombination aus Kennfarbe, Beschriftung und Fließrichtungsangabe ermöglicht eine schnelle Orientierung innerhalb technischer Anlagen und reduziert das Risiko von Verwechslungen bei Wartungs-, Reparatur- und Instandhaltungsarbeiten. Gleichzeitig sorgen standardisierte Kennzeichnungssysteme dafür, dass Rohrleitungsinhalte auch standort- und betriebsübergreifend eindeutig zugeordnet werden können.
📚 Gibt es spezielle Vorschriften für bestimmte Branchen?
Ja. Die Anforderungen an die Rohrleitungskennzeichnung können je nach Branche und Einsatzbereich variieren. Neben den allgemeinen Vorgaben der DIN 2403 und DIN 2404 müssen häufig weitere technische, sicherheitsrelevante oder betriebliche Anforderungen berücksichtigt werden.
Besonders relevant ist dies unter anderem in folgenden Bereichen:
- Chemische Industrie
- Pharmaindustrie
- Lebensmittelproduktion
- Energieversorgung
- Wasserwirtschaft
- Gebäudetechnik
- Krankenhäuser
- Forschungseinrichtungen
Je nach Branche können zusätzliche Anforderungen an Hygiene, Gefahrstoffmanagement, Dokumentation oder die eindeutige Identifizierung von Medien bestehen. Auch betriebsinterne Kennzeichnungssysteme und Sicherheitsvorgaben spielen häufig eine wichtige Rolle.
Daher empfiehlt es sich, die Rohrleitungskennzeichnung stets an die spezifischen Anforderungen der jeweiligen Anlage und Branche anzupassen. So lassen sich Sicherheit, Übersichtlichkeit und Normkonformität bestmöglich gewährleisten.
💡 Praktische Tipps zur korrekten Kennzeichnung von Rohrleitungen
In der Praxis zeigen sich immer wieder typische Fehler bei der Umsetzung einer Rohrleitungskennzeichnung. Diese können die Orientierung erschweren und das Risiko von Verwechslungen bei Wartungs- und Instandhaltungsarbeiten erhöhen.
Zu den häufigsten Problemen gehören:
- Verblasste oder beschädigte Kennzeichnungen
- Fehlende Fließrichtungsangaben
- Unzureichend lesbare Beschriftungen
- Nicht normgerechte oder uneinheitliche Kennzeichnungen
- Fehlende Kennzeichnungen an Abzweigungen, Armaturen oder Durchführungen
Für eine dauerhaft sichere und normgerechte Kennzeichnung empfiehlt es sich:
- Hochwertige und langlebige Materialien zu verwenden
- Kennzeichnungen an die jeweiligen Umgebungsbedingungen anzupassen
- Regelmäßige Sichtprüfungen durchzuführen
- Änderungen an Rohrsystemen zeitnah in der Kennzeichnung zu berücksichtigen
- Einheitliche Kennzeichnungsstandards im Unternehmen festzulegen
Besonders nach Umbauten, Modernisierungen oder Anlagenerweiterungen sollte die bestehende Rohrleitungskennzeichnung überprüft und bei Bedarf aktualisiert werden. So bleibt die Kennzeichnung dauerhaft eindeutig, gut lesbar und auf dem aktuellen Stand der Anlage.
✏️ Individuelle Rohrleitungsetiketten für spezielle Anforderungen
Besonders bei komplexen Anlagen oder speziellen Medien reichen Standardkennzeichnungen nicht immer aus. Oft sind individuelle Medienbezeichnungen, besondere Fließrichtungsangaben oder betriebsspezifische Kennzeichnungssysteme erforderlich.

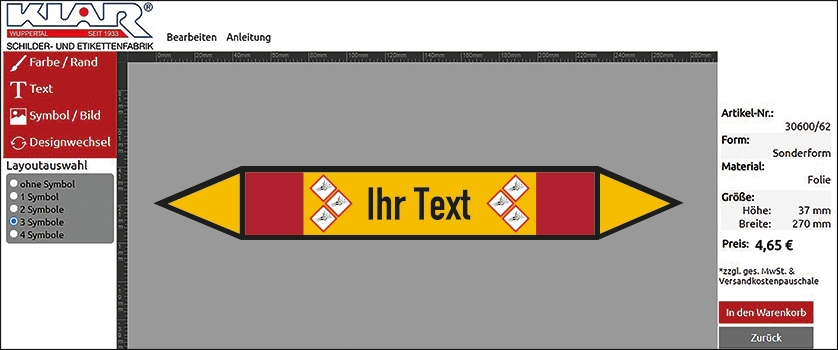

Für solche Anwendungsfälle können Rohrleitungsetiketten individuell gestaltet werden. Mit dem Schildergenerator von Schilder Klar lassen sich Rohrleitungskennzeichen nach DIN 2403 einfach an die eigenen Anforderungen anpassen und direkt konfigurieren.
ℹ️ Wo findet man weitere Informationen zur Rohrleitungskennzeichnung?
Wer sich näher mit der Rohrleitungskennzeichnung beschäftigen möchte, findet verlässliche Informationen in den einschlägigen Normen und technischen Regelwerken. Insbesondere die DIN 2403 und DIN 2404 bilden die Grundlage für die Kennzeichnung von Rohrleitungen in Industrie, Gebäudetechnik und vielen weiteren Anwendungsbereichen.
Darüber hinaus bieten Berufsgenossenschaften, Fachverbände und branchenspezifische Leitfäden wertvolle Hinweise zur praktischen Umsetzung. Auch Sicherheitsfachkräfte und technische Planer können bei der Auswahl einer geeigneten Kennzeichnungslösung unterstützen.
Für einen schnellen Einstieg in das Thema eignen sich praxisnahe Fachbeiträge, die die Anforderungen verständlich erklären und konkrete Anwendungsbeispiele zeigen.
✅ Normgerechte Rohrleitungskennzeichnung schafft Sicherheit und Orientierung
Eine professionelle Rohrleitungskennzeichnung trägt maßgeblich zu einem sicheren und effizienten Anlagenbetrieb bei. Sie erleichtert die Orientierung innerhalb technischer Anlagen, unterstützt Wartungs- und Instandhaltungsarbeiten und reduziert das Risiko von Verwechslungen oder Fehlbedienungen.
Die DIN 2403 und DIN 2404 bieten hierfür bewährte Kennzeichnungssysteme, die eine einheitliche und verständliche Kennzeichnung von Rohrleitungen ermöglichen. Durch die Kombination aus Kennfarben, Medienbezeichnungen und Fließrichtungsangaben lassen sich Leitungsinhalte schnell und eindeutig identifizieren.
Schilder Klar unterstützt Unternehmen mit hochwertigen Lösungen für die normgerechte Rohrkennzeichnung, von standardisierten Rohrleitungsetiketten bis hin zu individuellen Sonderanfertigungen. Gerne beraten wir Sie bei der Auswahl der passenden Kennzeichnungslösung für Ihre Anforderungen.
