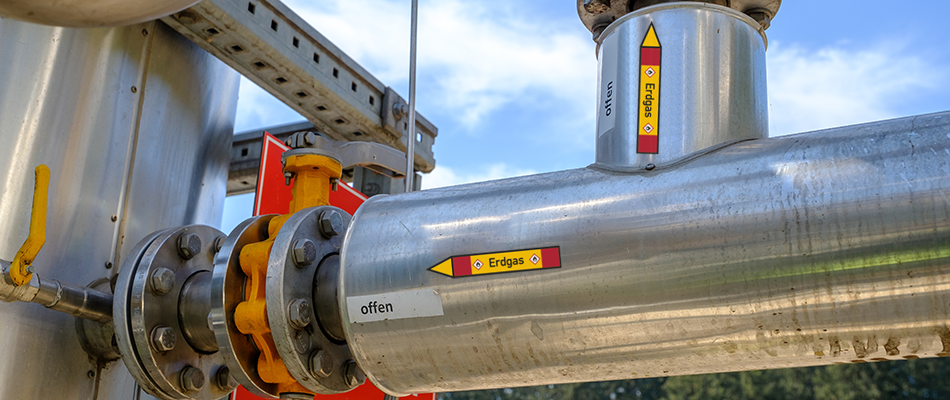

Das ABC der Rohrleitungskennzeichnung: Begriffe, Farben, Anforderungen – kompakt erklärt
Warum Rohrleitungskennzeichnung im Betrieb unverzichtbar ist
Wer in Industrie- oder Bauprojekten Verantwortung trägt, weiß: Eine fehlende oder fehlerhafte Rohrleitungskennzeichnung kann gravierende Folgen haben – von ineffizienten Wartungsprozessen bis hin zu Sicherheitsrisiken. Doch was genau versteht man unter Rohrleitungskennzeichnung? Welche Normen sind relevant? Welche Farben müssen verwendet werden – und welche Anforderungen gelten in der Praxis?
In diesem Beitrag erhalten Sie einen Überblick über die wichtigsten Begriffe, gesetzlichen Vorgaben und Umsetzungsstrategien rund um die Rohrleitungskennzeichnung.
❓ Was versteht man unter Rohrleitungskennzeichnung – und warum ist sie so wichtig?
Die Rohrleitungskennzeichnung bezeichnet die eindeutige, normgerechte Kennzeichnung von Rohrleitungen in industriellen Anlagen, öffentlichen Gebäuden oder auf Baustellen. Sie informiert über:
- das durchströmende Medium (z. B. Wasser, Druckluft, Gas)
- mögliche Gefahren
- Fließrichtung
- gegebenenfalls Druck- oder Temperaturbereiche
Eine professionelle Rohrleitungskennzeichnung erfüllt mehrere zentrale Funktionen:
- Arbeitssicherheit erhöhen: Mitarbeitende erkennen auf einen Blick, welche Stoffe transportiert werden.
- Rechtssicherheit gewährleisten: Gesetzliche Vorschriften und technische Regeln werden eingehalten.
- Wartung und Instandhaltung erleichtern: Klare Zuordnung spart Zeit und reduziert Fehler.
- Notfälle absichern: Feuerwehr und Rettungskräfte erhalten sofort wichtige Informationen.
Gerade in komplexen Industrieanlagen mit zahlreichen Medienleitungen ist eine strukturierte Rohrleitungskennzeichnung unverzichtbar.
👓 Die wichtigsten Begriffe der Rohrleitungskennzeichnung verständlich erklärt
Wer sich mit Rohrleitungskennzeichnung beschäftigt, begegnet schnell einer Vielzahl an Begriffen. Im Folgenden erläutern wir, was genau dahintersteckt und worauf es in der Praxis ankommt.
- Rohrleitungskennzeichen: Ein Rohrleitungskennzeichen ist ein Etikett, Schild oder Aufkleber, das direkt auf einer Rohrleitung angebracht wird und Informationen über das transportierte Medium, mögliche Gefahren sowie die Fließrichtung enthält.

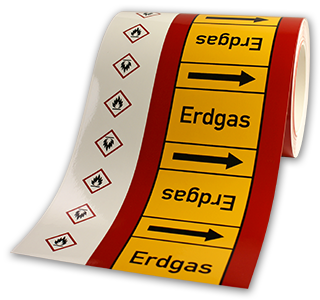

- Rohrleitungsband: Ein Rohrleitungsband ist ein farbiges Kennzeichnungsband, das um die Rohrleitung gelegt oder aufgeklebt wird. Es dient der schnellen visuellen Zuordnung des Durchflussstoffes und entspricht den Farbgruppen der DIN 2403.
- Durchflussstoff: Der Durchflussstoff bezeichnet das Medium, das durch eine Rohrleitung transportiert wird, beispielsweise Wasser, Dampf, Druckluft, Gas oder chemische Stoffe. Die Art des Durchflussstoffes bestimmt maßgeblich die Kennzeichnung der Leitung.
- Gruppeneinteilung und Gruppenfarbe: Die Gruppeneinteilung ordnet verschiedene Durchflussstoffe bestimmten Mediengruppen zu. Jede dieser Gruppen besitzt eine festgelegte Gruppenfarbe, die gemäß DIN 2403 zur schnellen Identifikation des transportierten Stoffes verwendet wird.
- Zusatzfarbe / Balkenfarbe: Die Zusatzfarbe oder Balkenfarbe ergänzt die Gruppenfarbe auf der Rohrleitungskennzeichnung. Sie dient dazu, den Durchflussstoff innerhalb einer Mediengruppe genauer zu unterscheiden oder zusätzliche Informationen visuell hervorzuheben.
- Durchflussrichtung / Fließrichtungspfeil: Der Fließrichtungspfeil zeigt die Richtung an, in der sich das Medium innerhalb der Rohrleitung bewegt. Dadurch können Wartungsarbeiten, Instandhaltung und Notfallmaßnahmen schneller und sicherer durchgeführt werden.
- Gefahrenpiktogramme:Gefahrenpiktogramme sind standardisierte Symbole nach der CLP-/GHS-Verordnung, die auf mögliche Gefahren des transportierten Mediums hinweisen, etwa Entzündbarkeit, Giftigkeit oder Ätzwirkung. Sie sind häufig direkt in das Rohrleitungskennzeichen integriert.
⚖️ Welche Normen spielen bei der Rohrleitungskennzeichnung eine Rolle?
Eine professionelle Rohrleitungskennzeichnung basiert auf klar definierten Normen und gesetzlichen Vorgaben. Welche Regelwerke dabei besonders relevant sind und was sie konkret regeln, erläutern wir im Folgenden ausführlicher.
DIN 2403 – Farbkennzeichnung von Rohrleitungen nach Durchflussstoff
Die DIN 2403 ist die zentrale Norm für die Rohrleitungskennzeichnung in Deutschland. Ihr vollständiger Titel lautet „Kennzeichnung von Rohrleitungen nach dem Durchflussstoff“. Ziel der Norm ist es, Rohrleitungen anhand eines einheitlichen Farbsystems eindeutig zu kennzeichnen, sodass das transportierte Medium schnell erkannt werden kann.
Die Norm basiert auf einem klar strukturierten Farbkonzept, bei dem Medien bestimmten Hauptfarben zugeordnet werden. Diese Einteilung dient der schnellen visuellen Orientierung – insbesondere in großen Industrieanlagen oder technischen Betriebsräumen.
Typische Mediengruppen gemäß Rohrleitungskennzeichen nach DIN 2403 sind unter anderem:
Neben der reinen Farbgebung schreibt die DIN 2403 auch vor:
- Angabe des Mediums als Text
- Verwendung von Richtungspfeilen zur Kennzeichnung der Fließrichtung
- Anbringung der Kennzeichen an gut sichtbaren Stellen
- Wiederholung der Kennzeichnung in regelmäßigen Abständen
- Kennzeichnung an Abzweigungen, Wanddurchführungen und Armaturen
Für Betreiber bedeutet das: Wer Rohrleitungskennzeichen nach DIN 2403 einsetzt, schafft Klarheit, erhöht die Arbeitssicherheit und erfüllt gleichzeitig normative Anforderungen.
DIN 2404 – Ergänzende Kennzeichnung durch graphische Symbole
Während die DIN 2403 die grundlegende Farbkennzeichnung von Rohrleitungen nach Mediengruppen definiert, enthält die DIN 2404 ergänzende Festlegungen für spezielle Anwendungsbereiche – insbesondere für die Sanitär-, Heizungs- und Gebäudetechnik. Sie konkretisiert die Kennzeichnungssystematik für typische Medien und Funktionsbezeichnungen, wie sie in technischen Anlagen von Gebäuden vorkommen.
Dazu zählen unter anderem Bezeichnungen wie „Heizung Vorlauf“, „Heizung Rücklauf“, „Warmwasser“, „Kaltwasser“ oder „Zirkulation“. Diese praxisnahen Medienangaben sorgen für eine klare und eindeutige Zuordnung innerhalb komplexer Haustechniksysteme. Die DIN 2404 baut dabei auf den Grundprinzipien der DIN 2403 auf und ergänzt sie um branchenspezifische Anwendungen.
In der Praxis bedeutet das: Eine normgerechte Rohrleitungskennzeichnung im Bereich Sanitär und Heizung orientiert sich an der Farbsystematik der DIN 2403 und nutzt ergänzend die spezifischen Bezeichnungen gemäß DIN 2404, um Funktion und Medium eindeutig kenntlich zu machen.
TRGS 200 und TRGS 201 – Gefahrstoffe richtig kennzeichnen
Neben DIN 2403 und DIN 2404 spielen bei der Rohrleitungskennzeichnung insbesondere im Umgang mit Gefahrstoffen auch die TRGS 200 und TRGS 201 eine wichtige Rolle. Die „Technischen Regeln für Gefahrstoffe“ konkretisieren die Anforderungen der Gefahrstoffverordnung (GefStoffV) und sind für viele Industrie- und Produktionsbetriebe verbindlich.
Die TRGS 200 regelt die Einstufung und Kennzeichnung von Stoffen, Gemischen und Erzeugnissen nach dem europäischen GHS-/CLP-System. Das bedeutet: Wenn durch Rohrleitungen gefährliche Stoffe wie entzündbare Gase, ätzende Flüssigkeiten oder toxische Medien transportiert werden, müssen diese entsprechend ihrer Gefährdungsklasse gekennzeichnet sein. Hierzu zählen unter anderem:
- Gefahrenpiktogramme
- Signalwörter (z. B. „Gefahr“ oder „Achtung“)
- Gefahrenhinweise (H-Sätze)
- Sicherheitshinweise (P-Sätze)
Die TRGS 201 konkretisiert ergänzend die Kennzeichnung bei Tätigkeiten mit Gefahrstoffen im Betrieb. Sie fordert unter anderem, dass Kennzeichnungen gut sichtbar, dauerhaft und eindeutig angebracht sein müssen – auch an Rohrleitungen, sofern von diesen eine Gefährdung ausgeht.
In der Praxis bedeutet das: Während die DIN 2403 die farbliche Zuordnung des Mediums regelt, stellen TRGS 200 und TRGS 201 sicher, dass zusätzlich alle gefahrstoffrechtlichen Anforderungen erfüllt werden. Besonders bei chemischen Anlagen, Laboren oder Produktionsbetrieben mit gefährlichen Medien ist dieses Zusammenspiel entscheidend für Arbeitsschutz, Rechtssicherheit und die Sicherheit externer Einsatzkräfte.
Eine professionelle Rohrleitungskennzeichnung berücksichtigt daher nicht nur Farben und Medienbezeichnungen, sondern auch mögliche Gefahrenkennzeichnungen nach geltendem Gefahrstoffrecht.

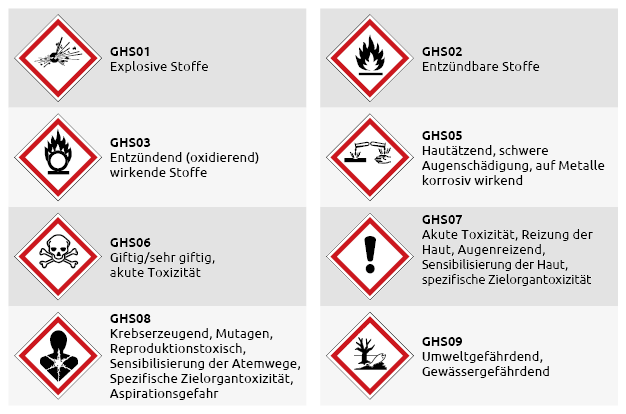

Gefahrenpiktogramme nach CLP-/GHS-Verordnung – direkt im Rohrleitungskennzeichen integriert
Werden über Rohrleitungen gefährliche Stoffe transportiert, greifen neben der DIN 2403 auch die Vorgaben der europäischen CLP-Verordnung (Classification, Labelling and Packaging), die das weltweit harmonisierte GHS-System umsetzt. Die vorgeschriebenen CLP-/GHS-Piktogramme sind Teil des Rohrleitungskennzeichens selbst und werden gemeinsam mit Medium, Farbe und Fließrichtung dargestellt.
Die rot umrandeten Rauten mit schwarzem Symbol auf weißem Grund zeigen eindeutig die Art der Gefahr an:
In der Praxis bedeutet das: Ein professionell gestaltetes Rohrleitungskennzeichen nach DIN 2403 kombiniert Farbcodierung, Medienbezeichnung, Fließrichtungspfeil und – sofern erforderlich – das passende CLP-Gefahrenpiktogramm in einem einheitlichen, gut lesbaren Layout. Dadurch entsteht eine klare, kompakte und rechtssichere Kennzeichnungslösung.
Gerade in Industrieanlagen mit chemischen oder druckbeaufschlagten Medien sorgt diese integrierte Rohrleitungskennzeichnung dafür, dass sowohl Mitarbeitende als auch externe Einsatzkräfte auf einen Blick erkennen, welches Medium transportiert wird und welches Gefährdungspotenzial besteht – ohne zusätzliche Beschilderung oder doppelte Kennzeichnung.
Für Betreiber bedeutet das: Eine normgerechte Rohrleitungskennzeichnung endet nicht bei der Farbwahl – sie muss im Falle von Gefahrstoffen auch die europäischen Kennzeichnungsvorgaben berücksichtigen, um Arbeitsschutz, Haftungssicherheit und internationale Verständlichkeit zu gewährleisten.
🌈 Die Bedeutung der Farbcodierung in der Rohrleitungskennzeichnung
Ein zentrales Element der Rohrleitungskennzeichnung ist die Farbcodierung. Sie ermöglicht eine sofortige visuelle Zuordnung des Mediums – selbst aus größerer Entfernung.
Diese Farbsystematik sorgt für Standardisierung über Branchen hinweg.
Ein typisches Praxisbeispiel ist die Kennzeichnung von Druckluftleitungen. Hier bietet sich etwa das Rohrleitungsetikett „Druckluft“ an – normgerecht, robust und sofort einsetzbar.
Für gasförmige Medien wie Stickstoff eignet sich beispielsweise das Rohrleitungsetikett „Stickstoff“, das klar und eindeutig auf das transportierte Medium hinweist.
Die richtige Farbwahl ist nicht nur eine Frage der Norm, sondern auch der internen Sicherheitsstrategie.
📋 Welche Anforderungen müssen bei der Rohrleitungskennzeichnung beachtet werden?
Eine normgerechte Rohrleitungskennzeichnung muss mehrere Kriterien erfüllen:
- Dauerhaftigkeit: Beständig gegen Feuchtigkeit, Chemikalien, UV-Strahlung.
- Lesbarkeit: Ausreichende Schriftgröße und Kontrast.
- Sichtbarkeit: Anbringung in regelmäßigen Abständen sowie an Abzweigungen und Durchführungen.
- Eindeutigkeit: Keine Mehrdeutigkeit bei Medienbezeichnung.
- Fließrichtungsangabe: Pfeile bei Bedarf verpflichtend.
Besonders wichtig: Die Kennzeichnung muss so angebracht sein, dass sie auch bei späteren Umbauten oder Erweiterungen eindeutig bleibt.
Für individuelle Anforderungen – etwa bei speziellen Wasserleitungen – bietet sich die Lösung Rohrleitungskennzeichnung nach Wunsch (Gruppe 1 - Wasser) an. Damit lassen sich betriebsspezifische Bezeichnungen normkonform umsetzen.
✅ Praktische Tipps zur Umsetzung der Rohrleitungskennzeichnung in der Praxis
Die Theorie ist klar – doch wie wird Rohrleitungskennzeichnung richtig angebracht?
Hier einige bewährte Praxis-Tipps:
- Bestandsaufnahme durchführen: Welche Medien sind vorhanden?
- Normen prüfen: DIN 2403 und DIN 2404 berücksichtigen.
- Kennzeichnungskonzept erstellen: Einheitliche Struktur definieren.
- Abstände einhalten: Kennzeichnung in regelmäßigen Intervallen.
- Qualitätsmaterial verwenden: Langlebige Folien oder Schilder.
In der Industrie bewährt sich oft ein zentrales Kennzeichnungssystem, das mit anderen Sicherheitskennzeichen abgestimmt ist. So entsteht ein ganzheitliches Sicherheitskonzept.
Schilder Klar unterstützt Unternehmen nicht nur mit standardisierten Rohrleitungskennzeichen, sondern auch mit Sonderanfertigungen und individuellen Lösungen – abgestimmt auf Branche, Medium und Umgebungsbedingungen.
❗Herausforderungen und wie Sie diese lösen
In der Praxis zeigen sich bei bestehenden Anlagen häufig ähnliche Schwachstellen: uneinheitliche oder veraltete Kennzeichnungen, fehlende oder lückenhafte Dokumentationen, nicht normgerechte Farbzuordnungen sowie verwitterte oder kaum noch lesbare Schilder. Solche Defizite erschweren nicht nur Wartungsarbeiten, sondern können im Ernstfall auch ein Sicherheitsrisiko darstellen.
Abhilfe schafft eine strukturierte und systematische Modernisierung der Rohrleitungskennzeichnung. Grundlage dafür ist eine klare Projektplanung, idealerweise in Zusammenarbeit mit einem erfahrenen Fachanbieter. Der Einsatz normgerechter Produkte nach aktuellen Standards sowie die Möglichkeit zur individuellen Anpassung an betriebliche Besonderheiten sorgen dafür, dass die Kennzeichnung langfristig verständlich, rechtssicher und praxisgerecht bleibt.
Schilder Klar steht Ihnen dabei als erfahrener Partner zur Seite und überzeugt durch eine Kombination aus Qualität, Flexibilität und Service. Unsere Lösungen zeichnen sich aus durch:
- Langlebige und hochwertige Materialien für den dauerhaften Einsatz
- Individuelle Maßanfertigungen, exakt abgestimmt auf Ihre Anforderungen
- Kurze Lieferzeiten für eine zügige Projektumsetzung
- Persönliche und fachkundige Beratung
- Einen intuitiven Online-Konfigurator zur einfachen Erstellung individueller Rohrleitungskennzeichen
So erhalten Sie nicht nur normgerechte Produkte, sondern eine durchdachte, praxisorientierte Lösung aus einer Hand.
🤝🏻 Passende Lösungen für eine normgerechte Rohrleitungskennzeichnung
Wer die Rohrleitungskennzeichnung im eigenen Betrieb umsetzen oder bestehende Systeme modernisieren möchte, findet in unserem Produktbereich Rohrleitungskennzeichen gemäß DIN 2403 eine große Auswahl an normgerechten und praxisbewährten Lösungen. Dazu zählen klassische Rohrleitungskennzeichen und Rohrleitungsbänder nach DIN 2403, aber auch Rohrleitungsetiketten zum Selbstbeschriften, die sich besonders für flexible oder temporäre Kennzeichnungen eignen. Für individuelle Anforderungen können Rohrleitungskennzeichen zudem ganz einfach über den Schildergenerator selbst gestaltet werden – beispielsweise mit eigenen Medienbezeichnungen, zusätzlichen Hinweisen oder speziellen Formaten. Ergänzend umfasst das Sortiment auch Rohrleitungskennzeichnungen für Feuerlösch- und Wasserleitungen, Fließrichtungspfeile, einfarbige Kennzeichnungsbänder sowie passende Schilderträger und Befestigungssysteme für eine sichere und langlebige Montage. So erhalten Unternehmen aus Industrie, Bau und Gebäudetechnik alle Komponenten für eine vollständige, normgerechte und langlebige Rohrleitungskennzeichnung aus einer Hand.
🔒 Rohrleitungskennzeichnung als Sicherheits- und Effizienzfaktor
Die Rohrleitungskennzeichnung ist weit mehr als ein Pflichtprogramm. Sie ist ein zentraler Bestandteil moderner Betriebssicherheit, Effizienz und Normkonformität. Wer die Anforderungen der DIN 2403 und DIN 2404 berücksichtigt, Farbcodierungen korrekt einsetzt und hochwertige Rohrleitungskennzeichen verwendet, schafft Klarheit und Sicherheit im gesamten Betrieb.
Ob Neubau, Erweiterung oder Modernisierung – eine professionelle Rohrleitungskennzeichnung spart langfristig Zeit, reduziert Risiken und sorgt für Rechtssicherheit.
